Este tópico explica como utilizar a funcionalidade de drill-down para ver informações mais detalhadas em gráficos 2D em diferentes níveis de granularidade.
Cada indicador é associado a um conjunto de dimensões, que são uma forma de consolidar indicadores e que permitem a realização de operações de drill-down para exibir níveis diferentes de consolidação.
Vamos considerar um indicador de riscos utilizado no sistema, como o PSR Não Implementado, que é um valor numérico que pode ser calculado para cada controle em uma análise de riscos. Uma vez calculado o PSR de um controle não implementado, este indicador pode ser consolidado para um knowledge base (somando-se o PSR de todos os controles não implementados que fazem parte do knowledge base). Isso nos permite obter outra métrica, que é o PSR dos controles não implementados para o componente de ativo ao qual o knowledge base está relacionado. Em seguida, podemos fazer uma nova consolidação e obter o PSR dos controles não implementados de um ativo (através da soma dos PSR dos controles não implementados obtidos para todos os componentes deste ativo). Ao fazer mais uma consolidação, podemos obter o PSR dos controles não implementados de um tipo de ativo (através da soma dos PSR dos controles não implementados dos ativos que são do tipo de ativo selecionado). Desta forma, uma mesma métrica pode ser calculada e visualizada a partir de diferentes dimensões.
É importante observar que as dimensões possíveis variam para determinados indicadores. Se fosse escolhido no exemplo anterior um indicador diferente (o Compliance Index, por exemplo), as dimensões válidas para este novo indicador seriam outras. Para assegurar a consistência entre indicadores e dimensões durante a criação dos gráficos, ao criar um novo gráfico, o sistema exibe os indicadores disponíveis (de riscos, de compliance e de eventos), e, para cada indicador, o sistema exibe uma lista das possíveis dimensões em que o indicador pode ser consolidado.
1. Acesse o módulo Dashboard.
2. Na seção Galeria de Dashboards, selecione a opção Visualizar Dashboards.

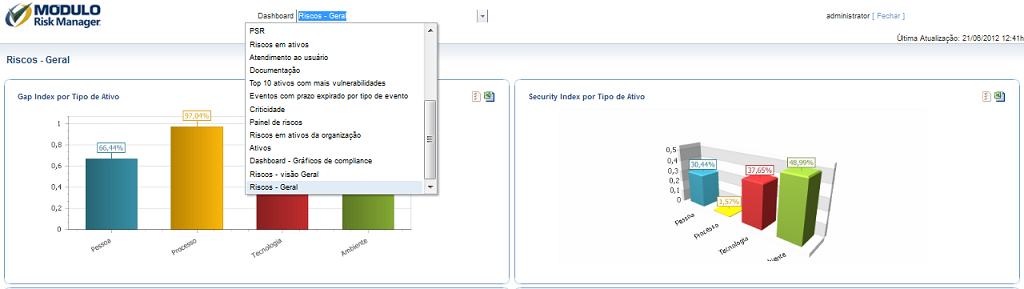

3. Selecione do menu o dashboard que contenha o gráfico em 2D que você deseja visualizar (veja abaixo).

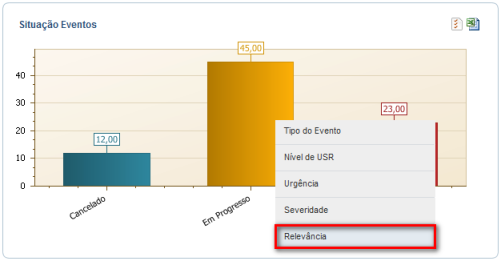

4. Clique na seção do gráfico cujos detalhes você deseja visualizar utilizando a funcionalidade drill-down e selecione os detalhes que você deseja visualizar da lista exibida (veja abaixo).

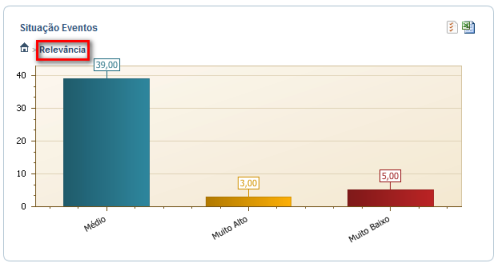

O sistema exibe o detalhamento do elemento selecionado no gráfico. Vale ressaltar que o sistema exibe o caminho do drill-down no canto superior esquerdo do gráfico (veja abaixo).

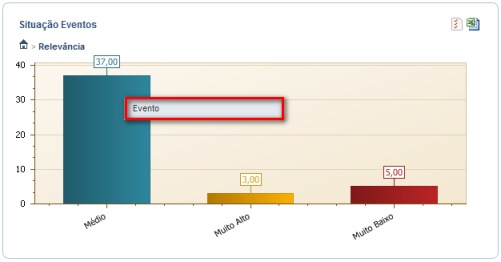

5. Para visualizar mais detalhes sobre um elemento específico, clique sobre este elemento e selecione os detalhes que você deseja visualizar (veja abaixo).
Nota: depois de um período de inatividade, o cache expira e o dashboard volta a exibir o gráfico original.
